1，絞合線工字電感的定義：
多股線工字電感采用多股絞合在一起的銅線或絲包線繞制，特點是：橫截面加大，集膚效應低，損耗低，電阻比單根線要低，飽和電流也要好很多。
多用于大電流電感設計中，磁芯采用鎳芯磁芯，部分電路設計，鎳芯單股線繞制的產品達不到設計要求，或者剛好達到臨界點，沒有余量，就可以采用多股線代替單根線，以提高電感特性。

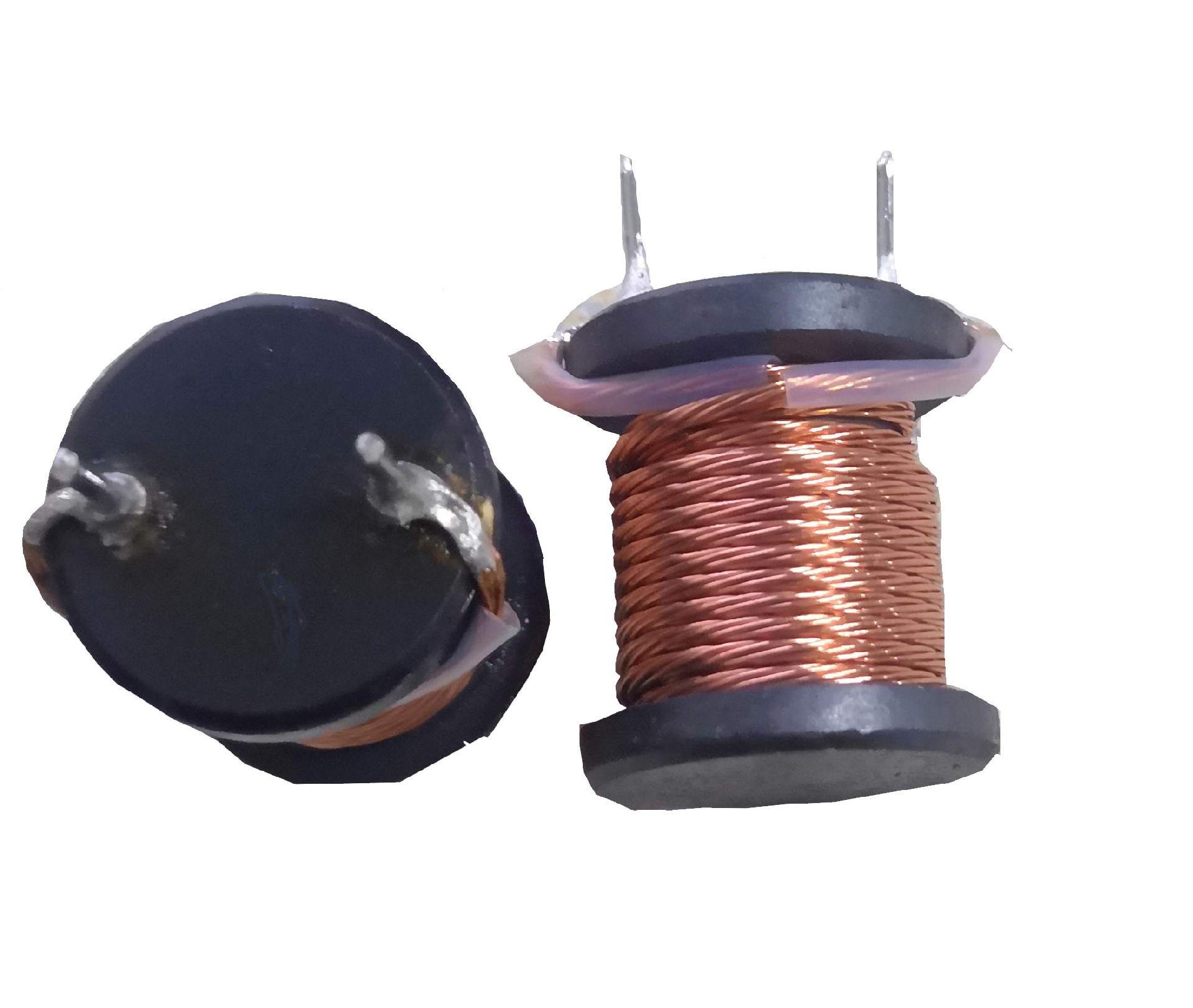

2，多股線工字電感實物圖：

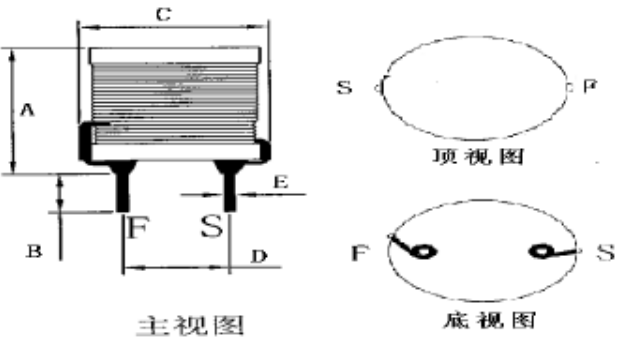

3，組成結構：
以LGB1618-300K,30UH多股線電感為例分析：
主材：鎳芯DR16*18工字磁芯，線材：7根 φ0.25漆包線絞合線。
需要注意的是，絞合線單根線徑較小，容易刮傷，燙傷，注意層間短路測試。

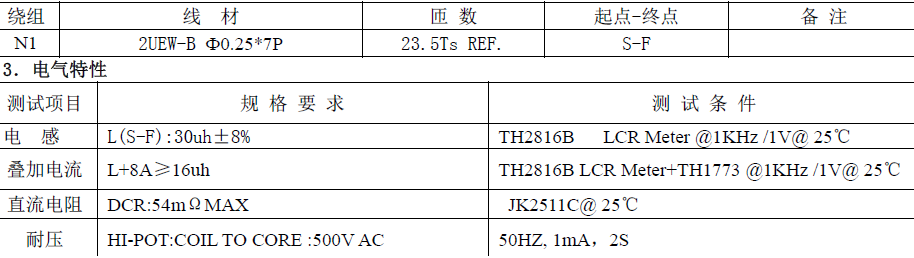

4，產品特性：
