帶底座共模磁環電感
分類：磁環電感 發布時間：2022-06-13 瀏覽量：1020
共模磁環電感帶底座設計是為了方便插件，如線徑小的產品，PIN腳成型后，較軟，易變形，不利于插件，BASE自帶較硬的針腳，腳距和PCB板孔一致，底座俗稱BASE，基座，材料一般是電木。
常見的帶底座的磁環共模電感尺寸有T633,T953,T1065,T1264,T1495,T1487等等。
部分產品尺寸圖：

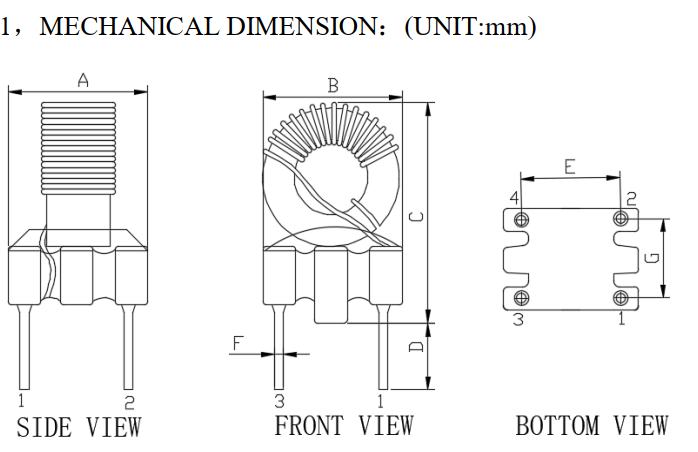

1，帶底座磁環電感尺寸圖：
| 磁環型號尺寸 | A尺寸 | B尺寸 | C尺寸 | D尺寸 | E尺寸 | F尺寸 | G尺寸 |
| T633 | 6MAX. | 8MAX. | 10.5MAX. | 3.5±0.5 | 2.5±0.5 | 0.5±0.1 | 2.5±0.5 |
| T953 | 7MAX. | 11MAX. | 16MAX. | 3.5±0.5 | 6±0.5 | 0.6±0.1 | 3±0.5 |
| T1065 | 8MAX. | 12MAX. | 17MAX. | 3.5±0.5 | 8±0.5 | 0.6±0.1 | 4±0.5 |
| T1264 | 9MAX. | 15MAX. | 19MAX. | 3.5±0.5 | 10±0.5 | 0.6±0.1 | 4.5±0.5 |

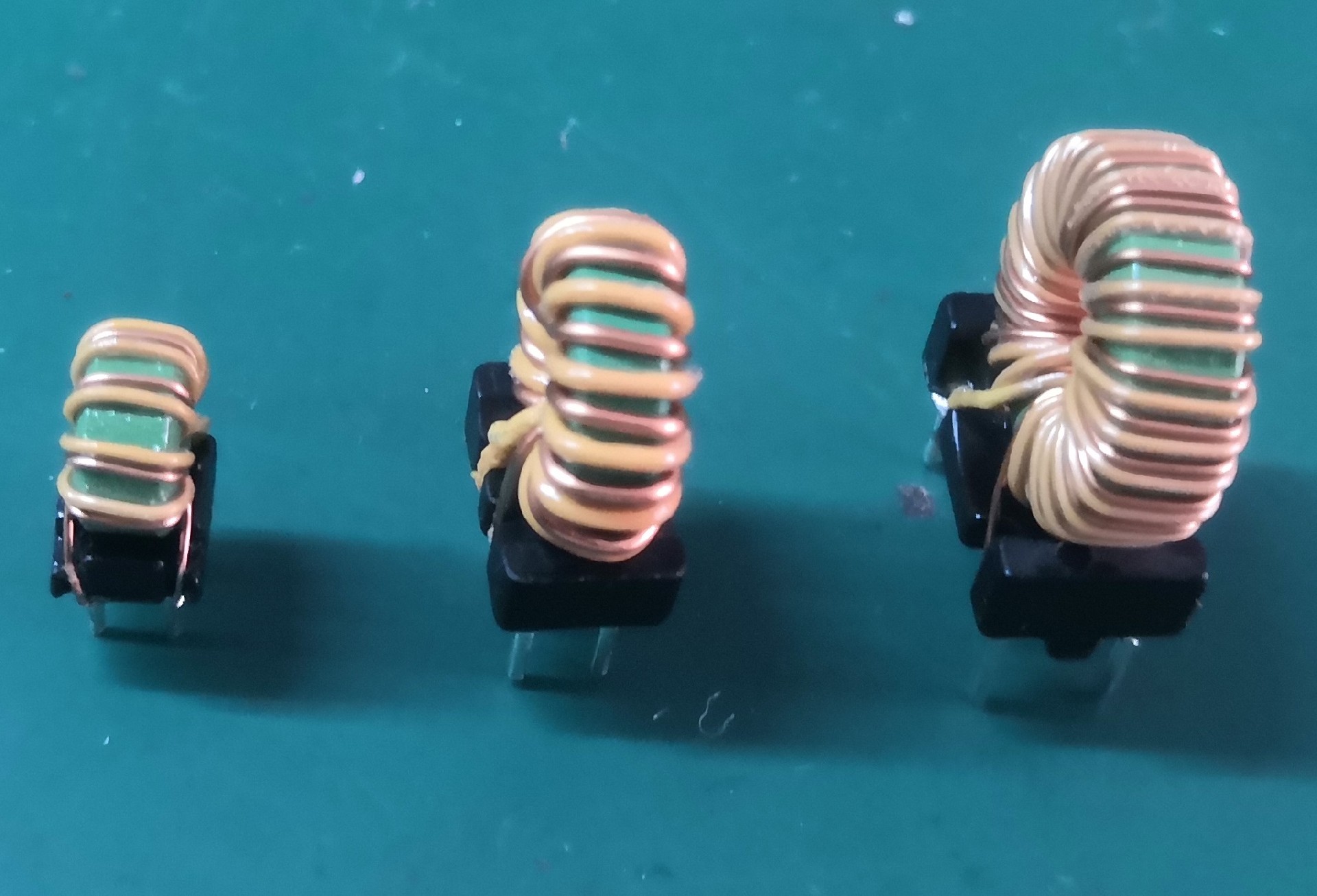

臥式裝底座

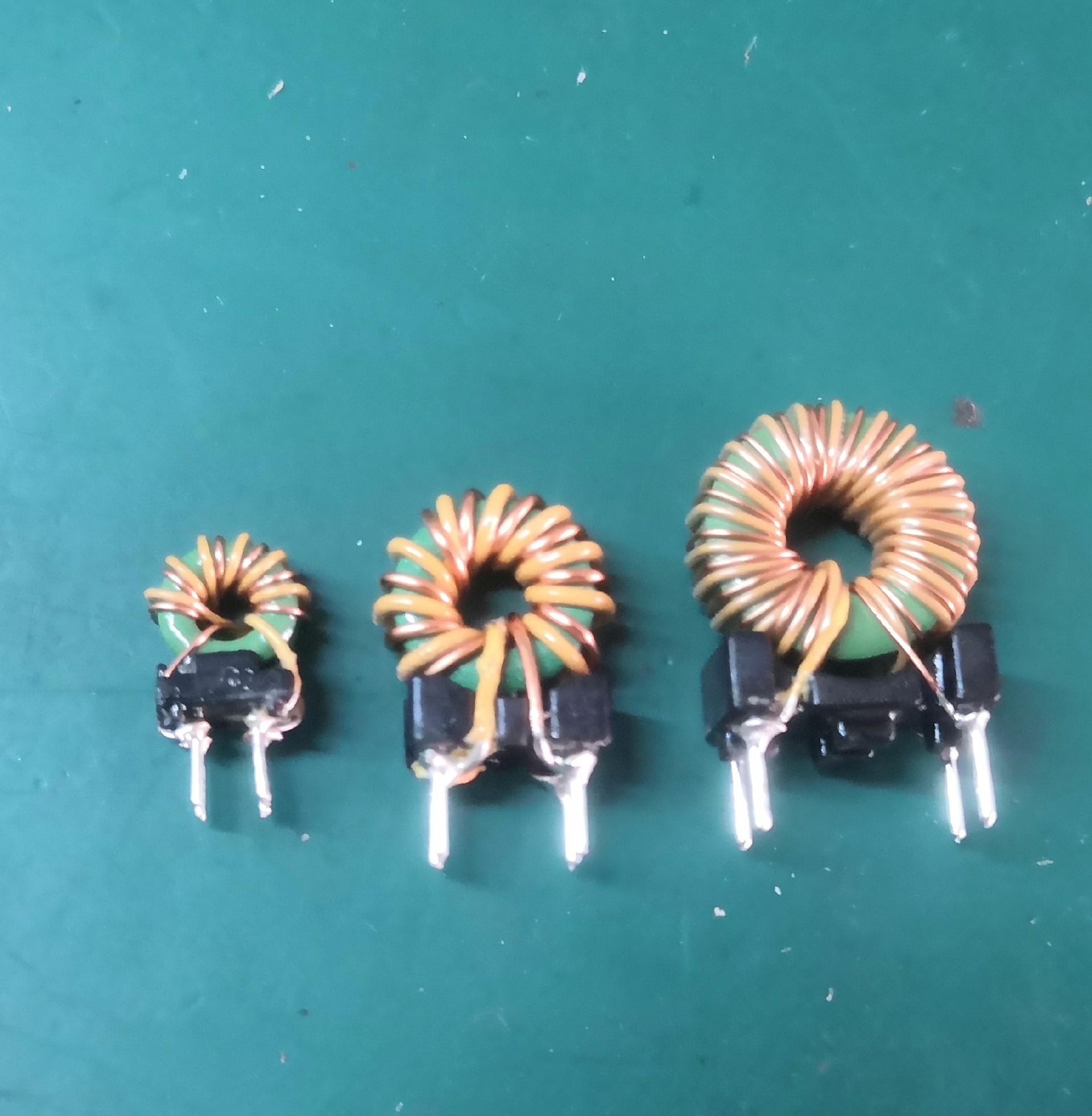

帶底座磁環電感立式
帶底座磁環電感立式圖
